ヘラーマンさん
良いタイヤ、悪いタイヤなど、タイヤの情報をこちらにまとめて後から参照できるようにというのが狙いです。700C以外にもママチャリ用、小径、MTB用など幅広く情報を集められたらと思います。チューブの情報も出せるといいかと思います。

豆知識として、
タイヤの保管期間(品質維持できる期間)はヴィットリアの発表では10年です。
温度や湿度の変化が少なく、乾燥した場所で、必ず日光や蛍光灯の灯りに当たらない様に保管。タイヤの表面には薄いワックスがかかっていますので、走り始めから正しいグリップ力を発揮するため、使用前に取り除くようにとのこと

以下テンプレートです。※無理に使わなくてもいいです。
銘柄:
購入価格:
実測重量(タイヤ、チューブ):
乗り心地:
転がり、グリップ:
耐久性、対パンク性:
総合評価:

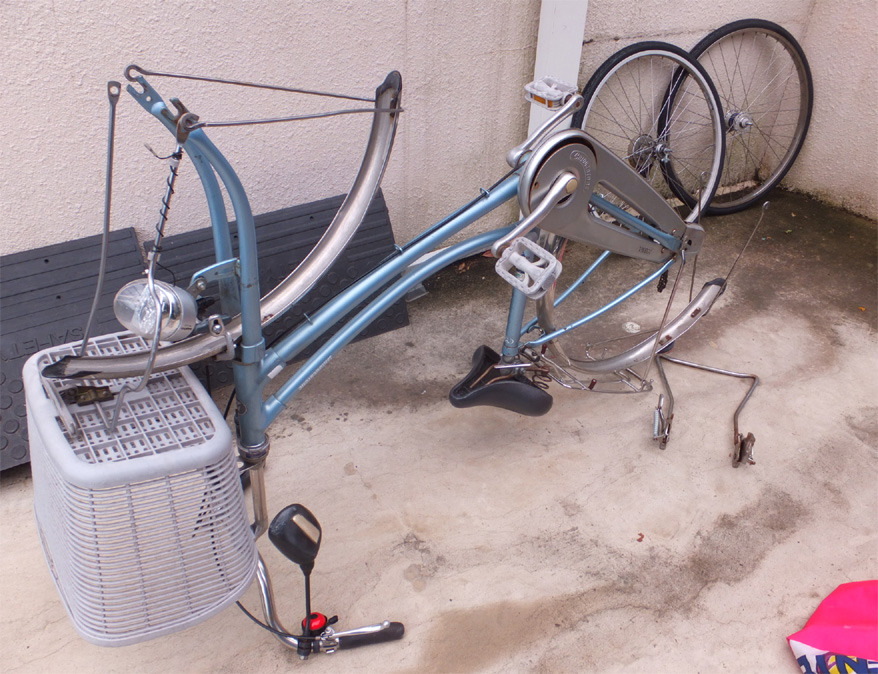

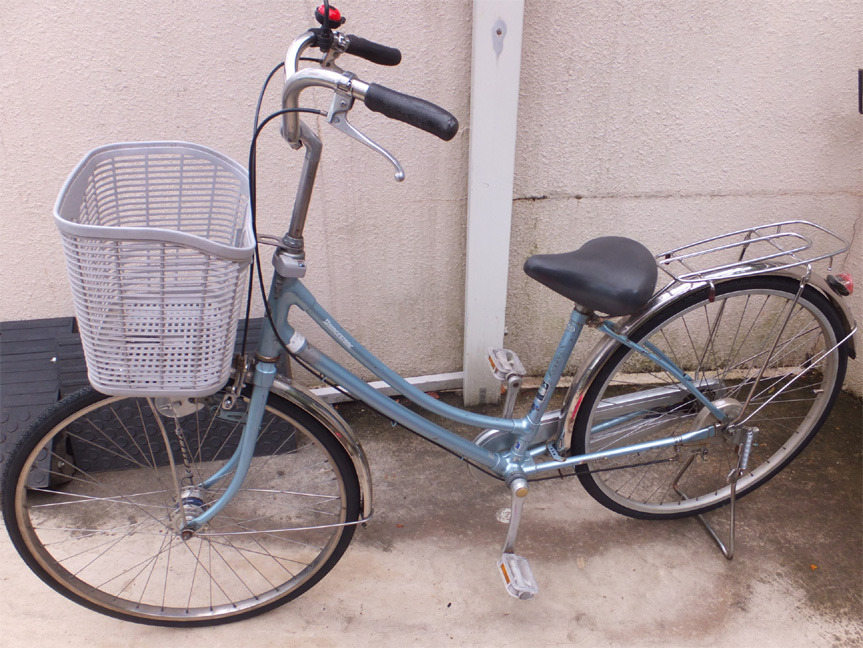

1発目ママチャリ用からいきますね。M-501につけての評価です。

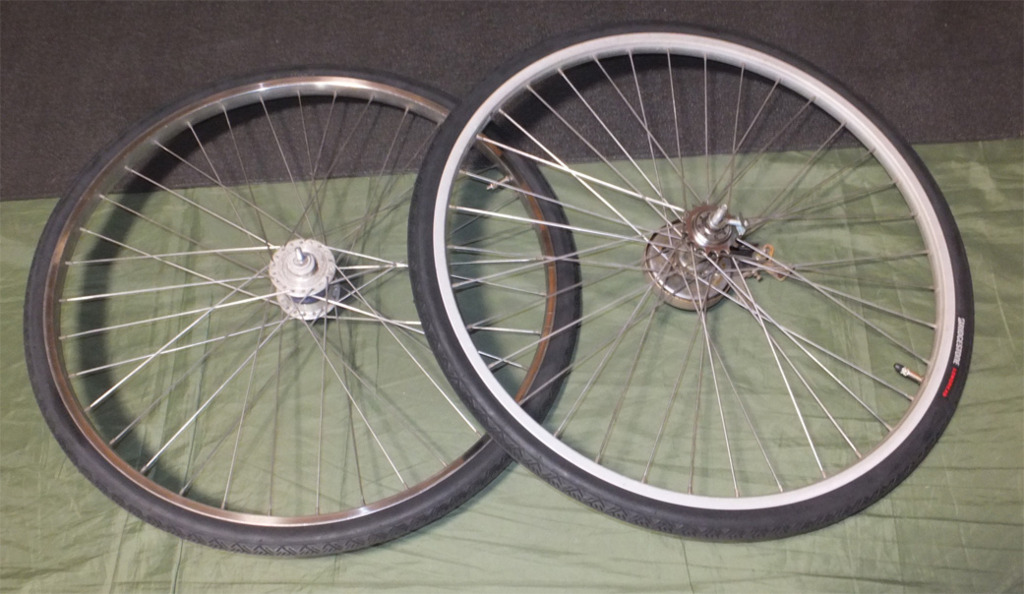

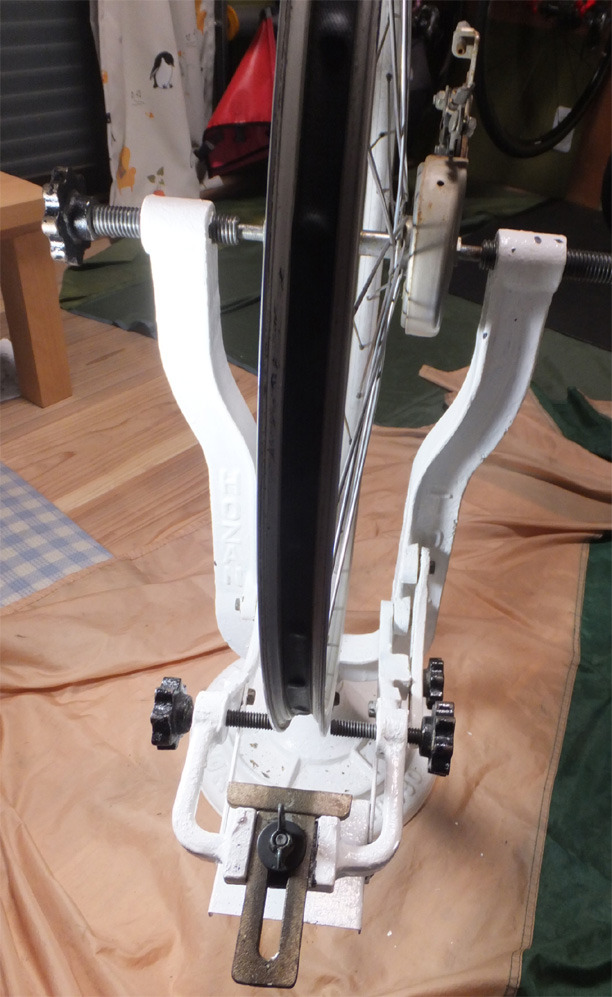

画像1画像2画像3
銘柄:DURO DB7036(26x1-3/8英式チューブ付き)
購入価格:\890/本
実測重量:タイヤ692.5g、チューブ150.5g
乗り心地:65psi入れても十分。
転がり、グリップ:空気圧を高めにできるので重さ以上に転がります。ノーマルよりいい感じ。
耐久性、対パンク性:トレッドの厚みもあるので良さそうです。

総合評価:
なんといってもタイヤ&チューブ付(リムテープは無し)で\890税込は破格です。トレッドの厚みがあるので重量こそありますけど、MAX65psiのタイヤなのでそこそこ空気を入れても安心感はあります。ゴム質も良さそうで長持ちしそうです。また、セット品のチューブが品質高いです。安いのは直径が大きかったりしますけど、このチューブはサイズピッタリ!バルブもいいもの(シュワルベみたいな高そうなやつ)がついていてこの値段は本当に驚きです。ただし匂いは石油臭いです。

購入店はここです。
http://www15.ocn.ne.jp/~super/Durotire/cycle.html
代引きオンリーでメール注文ですけど5000円以上で送料無料です。
画像1画像2画像3画像4
2発目20インチ406HEいきます。
銘柄:DURO DB7047(20x1.35-406HE仏式チューブセット)
購入価格:\1580/本
実測重量:タイヤ272g~275g(平均273.5g)、チューブ121.5g~125g(平均123.3g)
乗り心地:サイドが薄いので思った以上にいいです。
転がり、グリップ:パナレーサーのように尖ったタイヤなので転がりがいいです。グリップもこのクラスなら十分で安心して使えます。
耐久性、対パンク性:トレッドを見る限りではまずまず良さそうです。

総合評価:
こちらも仏式チューブセットというのが嬉しいです。走行面はスリックなので転がりはいいです。私の中では406は300gが境目でミニッツライトやデュラノみたいな軽量タイヤは耐久性に難があるのでこのぐらいが安心です。この値段でこの軽さはなかなかないです。
チューブは特に軽くもなくバルブも値段なりですけど、ゴム厚があるので空気が抜けにくいのがいいところです。チューブは1.35用で1.1に使うのは厳しいです。うまく入れると使えるけど下手な人だとシワになって無理な感じです。コスパはかなり良くお勧めできます。

購入店は同じです。
http://www15.ocn.ne.jp/~super/Durotire/cycle.html

ディープインパクト
作成: 2024/08/17 (土) 22:15:27
最終更新: 2024/08/21 (水) 14:45:08
通報 ...
  • 最新
  •
442
ディープインパクト 2024/09/10 (火) 23:12:27

鶏 泰造さん
シャフトのネジ穴に工具がめり込んで行ってしまっているのだとすると、工具側の焼きが甘いか、焼きが入っていないんだと思います。

TAとかストロングライトというのはフランス製の部品メーカーの名前で、クランク側のネジ規格が特殊なため、専用の工具じゃないとそもそもねじ込めません(余計な情報でした)。

443
ディープインパクト 2024/09/10 (火) 23:12:39

 クオリア44さん
現在売ってるコッタレス抜きは殆ど全てオクタリン用と共用で、先端部にアダプターが最初から付いてるのを外して使います。

外さないて作業してる様に見えますけど、確認してみましょう。

444
ディープインパクト 2024/09/10 (火) 23:14:09

 Navratilovaさん
チップインダブルボギーさん
鶏 泰造さん
ディープ・ インパクトさん

サポートありがとうございます。
お陰様で、クランク両方とも外すことができました。

左クランクは諦めて、右クランクに挑戦すると、問題なく外すことができました。
ということは、マキシィタイプかマイティタイプ(この名前初めて知りました)と
コッタレス抜き工具の相性の問題はないようです。

残る右クランクはハンマー叩きで外れました。自転車を立てたままだと叩きにくい
ので、台を用意してフレームを寝かせた状態にして、思いっきり叩き下ろすと3発目で
抜け落ちました。
寝かせた状態で叩くと、フレームに悪影響があるかも知れません。鉄製ママチャリは
頑丈でした。

話は、最初のチャレンジに戻りますが、コッタレス抜き工具は、最後まできちんと締め
込みスパナで固定しましたが、抜けませんでした。
そのとき、気になったのは、押し棒が、わずかに斜めになってしまうことです。
押し棒の先端が甘くシャフトの穴との干渉で、まっすぐ押せないのかなあと思いました。
なお、切子の輪の直径は、クランク内径ではなく、押し棒の直径でした。
安価なコッタレス抜き工具だからか、押し棒は使う前からわずかにぐらぐらしています。

ママチャリには不釣り合いかも知れませんが、この機会に軽くて長さが170mmのクランク
に変えようと思います。おすすめがありましたら教えてください。
タイヤ:27インチ
前:36T 1段
後:MF-TZ20 6段

自分で探したところでは、GRKWガードギヤクランクセット 36T がモノタロウにあります
が、残念ながら軽量ではないようです

よろしくおねがいします。

クオリア44さん
はい、確認しました。上の投稿の写真で右端にあるのが使用したコッタレス抜き工具で、
押棒先端部には何も付属品はついておりませんでした。

押棒先端の周囲は削り取られたように見えます。画像1
クランクに取り付けるネジは山がなだらかになっています。これは、道場長ご指摘の通り
きちんと締め込まずに失敗した過去の残痕です。この工具はもうおしまいでしょうか。

445
ディープインパクト 2024/09/10 (火) 23:15:11

鶏 泰造さん
もう使わないほうがいいですね。無理して使うと、部品を壊してしまいます。

工具の値段て、ほとんど「材質」と「精度」で決まりますから、目利きができない人は、安物には手を出さないほうがいいです。この工具は押し棒もネジ山も削れていますから、安い材質で焼きも入っていないものと思われます。

446
ディープインパクト 2024/09/10 (火) 23:15:43

 Navratilovaさん
ディープ・ インパクトさん
鶏 泰造さん
引き続きフォローありがとうございます。

この工具はこれにてボツにします。次はシマノのを購入します。力を込めて使う工具は信頼できるメーカのものを選ぶようにします。何百円かの違いなんですが、安いものに手を出してしまいます。

自転車道場の掲示板は初心者にも対応していただけるので、本当に心強いです。
どうもありがとうございました。

447
ディープインパクト 2024/09/11 (水) 21:59:02

skogenさん  タイヤ空気圧の決め方
空気圧の決め方にはいろいろな流儀があるかと思います。
ここでは少し実験的に議論してみます。

まず、タイヤの空気圧は高いほど転がり抵抗が減り、軽く走れるようになります。

空気圧が低いとタイヤの変形が大きくなり、転がり抵抗が増しますし、リム打ちの可能性が高くなります。

では、空気圧が高ければ高いほど良いかと言うと、そういう訳ではありません。通常のアスファルト道路では路面に凹凸があるため、空気圧が高いと凹凸に伴う振動をタイヤで吸収できなくなり、自転車全体が振動し、走行抵抗が増えます。また、タイヤと地面との接触(静止摩擦)を介した推進力が掛かりにくくなります。

という訳で、実測で適正空気圧を決める方法を紹介します。

結果を最初に書いておくと、空気圧は高くても低くてもダメで、振動が減衰する最適な空気圧があります。体重65kgぐらいだと、6 bar付近でした。

実測結果や説明は後ほど。
画像1画像2
フロントの振動波形 振動の減衰率と第一バウンスの高さ

実験にはスマートフォンを使います。現在のスマートフォンは加速度センサが入っているので、簡単に鉛直方向の加速度を測定できます。スマートフォンはハンドルにしっかり固定します(私はミノウラのスマートフォンホルダを使いました)。今回使ったiPhone7の場合、100Hzで加速度変化をサンプリングできますから、自転車の振動だとぎりぎり振動波形を計測できます。

実際に乗車し、壁などに手を添え、静止状態からハンドルをホッピングでほんの少し持ち上げ、落ちた時にフロントがバウンスする振動を測定します。そして波形から減衰率を計算します。z方向の加速度の時間変化波形を図に示します(重力加速度は補正しています)。z方向の高さに変換した方が良いですが、今回は加速度波形そのものを使い、最初の上向きピーク(第一バウンス)と2番目の上向きピーク(第二バウンス)の面積比から減衰率を計算します。また、最初のバウンスの加速度の大きさをホッピングの上向き加速度で割った値(第一バウンスの高さ)を計算します。

サンプリングレートがぎりぎりで計測波形がガタついているため、3回の平均値を計算しています。

結果を図に示します。減衰率が大きいほど振動の振幅は速やかに小さくなります。つまりバウンスのような大きな振動が抑えられます。

Vittoria CORSA G+(ホイールはレーシングゼロ)だと、6barを超えると弾まなくなります。これはタイヤの空気バネが効かなくなり、弾まなくなるためです。この領域では自転車はガタガタと細かく振動する事になります。一方で、6bar以下では空気圧を変えても減衰率は変化しなくなります(これ意外な発見でした)。ですが空気圧を変えるとタイヤのばね定数が変わり、振動の周波数が変わります。

ここで注意が必要なのは、減衰率が高い=「タイヤ」が弾まない=路面のガタガタはそのまま車体の振動になる、ということです。

3barまで落とすと、タイヤはゴムまりのように弾むようになります。

以上より、最適な空気圧は6barだと考えました。タイヤ本来の衝撃吸収能力を活かせる最大の空気圧です。

Yksion Pro UST(ホイールはキシリウムエリート)は上限の7barまで測定してみました。こちらは5bar付近で振動の様子が変わりますから、5-6barが最適な空気圧だと考えられます。ですが、このタイヤは空気圧による振動の変化が小さく、空気圧を上げ過ぎてもマイナスの効果は小さいようです。

さて、以上の説明だと2つのタイヤの差は小さいように聞こえますが、Corsa G+とYksionには加速度の大きさと振動数の変化に違いがあります。例えば、YksionとCorsaを比較すると、第一バウンスの大きさが違います。この違いは乗り心地としてはっきり分かります。また、ホイールやフレームの違いも関係します。

その辺りの話はまた後日。

448
ディープインパクト 2024/09/11 (水) 21:59:19

 クオリア44さん
ソレ、路面状況によって最適解が激変する事が分かっていて、特殊な計測器を装備して実装行しない限りは、最適値が分からないので、やっても無駄ですよ。
http://rbs.ta36.com/?p=37662#i-4

449
ディープインパクト 2024/09/11 (水) 21:59:35

 @豆大福@さん
skogenさん
面白いですね。
Vittoria CORSA G+って確かメーカー指定のミニマムが6barでしたよね。(6bar-10barだったはず)

 私は同タイヤを体感ベストで5.8くらいで乗ってます。腰のないタイヤなのでこれ以上下げれないのもありますが。アスファルトの凸凹吸収の分で少し下げている部分を考えると6barは体感に近いです。

 うまく行けばタイヤ、ホイールの色々な組み合わせに対して、スマホ1つで最適解に近い数値を出せるようになりますね。ホイールとの関係も大きいと思うので続き早くぅw

450
ディープインパクト 2024/09/11 (水) 22:00:04

ronjinさん
skogenさん素晴らしいですね。
路面状況のパラメータが入っていないので、これはほぼ平滑なアスファルトの場合と考えてよろしいのではと思います。ということは、最適な空気圧の上限値を確認できたことになりますね。

荒れたアスファルトや石畳のような所では若干空気圧を下げるほうが良いというのは
プロツアーでも常識?

CORSA G+の結果で弾まなくなるというのは、減衰が効いているからではと考えると、
8barが最適になってしまうという結果は気になる所です。

451
ディープインパクト 2024/09/11 (水) 22:01:00

 skogenさん
まとめてご返事。
> クオリア44さん
Silcaの実験結果はこの掲示板でも紹介されていましたし、ITさんのブログも読んでますので、私の実験のヒントにもなっています。

でも、今回の実験の趣旨・解釈はちょっと違うんですよね。
ダンパー付き振動系の強制振動項が路面の凹凸で、今回の実験は強制振動項は無くて、系の自由振動だけを測定したものです。で、路面にありとあらゆる凹凸が存在し、一般的なアスファルト道のような比較的良い路面の場合、空気圧の上限は今回の最適値となります。

> タイトリスタさん
> @豆大福@さん
ホイールの違い、タイヤの違い気になりますよね。^^
タイヤの付替えとかで手間が掛かるので、まだ大まかな比較しかできてません。簡単な結果の紹介はそのうちやりますが、きちんとした比較は少し時間が掛かるかな。

> ronjinさん
おっしゃる通りで、路面の凹凸は入ってませんが、今回の結果の空気圧は一般的なアスファルト道を想定した場合の上限値になります。

減衰率に関する今回の結果の解釈は、ちょっと分かり難いかも知れません。
恐らく、空気圧が高いと減衰率が低く、圧が低いと減衰率が高い、と普通は考えると思います。結果はそうなっていません。

なぜか?

硬い鉄の玉を地面に落としたとします。その鉄の玉は弾みません。これが空気圧が高いタイヤの振る舞いに相当します。今回の説明の言葉を使うと、減衰率が高い、となります。ゴムまりは弾みますが、それが空気圧が低いタイヤです。バウンスは減衰しにくい。つまり、減衰率が低い、となります。

ダンパー付きの振動系が基本ですが、そこから少し解釈を進めないといけないようです。

452
ディープインパクト 2024/09/11 (水) 22:01:19

 ひなもりももさん
これも自転車の楽しみ方のひとつですかね。
適正空気圧って人それぞれ違いますよね。
空気圧を変えて走ってみたほうが速いと思いますし、スマホで決めても確認走行必要だし。

453
ディープインパクト 2024/09/11 (水) 22:02:24

 skogenさん
フレームによる違い画像1
ひなもりももさん
はい、あくまで自転車の楽しみ方の一つです。多分に趣味的で、私なりの楽しみ方。^^;

走行して確認するのって、意外と難しいんですよね。
路面なのかタイヤなのか、ホイールが微妙に掛かりが悪い感じがする事があります。それが今回の空気圧の決め方を考えた理由です。例えば、レーシングゼロがなぜか私の脚に合わない、なぜそんな感じがするのか知りたかった。

乗り心地とはちょっと違っていて、できるだけ走行抵抗を小さくしながら、前に進む感じがダイレクトになるような上限の空気圧が知りたかった。

==空気圧の比較のめんどくさい話に戻ります==

さて、空気圧を上げると減衰率が上がるという結果の解釈ですが、なんか難しいです。解釈にちょっと自信なしです。

今回、観測した波形はフロントフォーク、ヘッドチューブを含めたハンドル部分での振動です。なので、減衰率はタイヤだけで考えることができなくなります。

空気圧を上げると、タイヤは衝撃を吸収しなくなり、フォーク・ヘッドチューブだけで吸収する。タイヤが跳ねないので(反発係数が小さくなるので)、振動はすぐに減衰する。そう解釈しています。

なんか小難しい話になりそうなので(いや、そもそもこのスレ自体が小難しい ^^;)、ホイールとフレームの違いの簡単な例を紹介しておきます。

クロモリフレーム(Tange #2)の結果です。ホイールは32Hでタンジェント組のオープンプロで、タイヤはRubino Pro3 23cです。

同じホイールをカーボンバイクに装着した結果と、Yksion ProとCorsa G+(どちらも25c)の振動の様子も表示しています。

波形の違いは一目瞭然で、フレームが違うと振動の仕方がガラリと変わります。という事は、フロントホイールの衝撃を吸収するのはフォークとヘッドチューブ周りですね。カーボンバイクの場合、ホイールが違っても、振動は基本的には同じです。つまり、ハンドルで感じる振動は基本的にフロント周りの変形によるものだと言えます。タイヤによってその振動の仕方が少し変化する、という感じなのかな。

この違いに比べると、ホイールやタイヤの差は小さいです。ラジアル組やタンジェント組の差は明確には出ませんでした。でも、今回のお話はこの小さな波形の違いが大事なんですよね。

なお、最初のガツンという第一バウンスは、ホイールとタイヤによって違いが出ますが、ホイールとタイヤのどちらが効くのかはまだ調べてません。この最初の衝撃は乗り心地に大きく影響すると思います。

今の所、タイヤが空気圧で衝撃を吸収する上限の空気圧が最適な空気圧だと思います。低い空気圧側から上げていった場合の境界は、
・減衰率が上がり始める空気圧
 (空気圧が低い領域ではタイヤの空気圧が仕事をするので減衰率は変わらない)
あるいは
・振動の周期が変わらなくなる空気圧
 (空気圧が低い側では空気圧を上げるとバネ係数が上がり、振動周期が短くなります)
だと考えています。いずれも、タイヤの空気バネを感じなくなる空気圧だと思います。

454
ディープインパクト 2024/09/11 (水) 22:02:46

 クオリア44さん
ソレ、路面が完全平滑な専用トラックなら、常に最適値はタイヤの指定空気圧の上限になるけれど、舗装路だと平滑に近付く程に、最適値もタイヤの上限に向かって上がります。

舗装路の平滑度が数値で条件設定出来ない限りは、似非検証実験の数値が意味有るものになる訳はありません。

455
ディープインパクト 2024/09/11 (水) 22:04:10

 skogenさん

クオリア44さん

路面の平滑度云々というコメントを書かれるということは、私がやった実験の意味を理解されてないようですね。最初に書きましたが、Silcaの実験とは考え方が違います。そして、要素に分けない実験の結果は私の思考回路では一般化できません。

この手のダンパー系は、まず単体の振る舞いを調べます。それが分かれば強制振動項(路面の凹凸による振動)が加わった場合の挙動はおおよそ分かります。例えば、波形からフロントの固有振動数(25Hz程度)や減衰係数が分かります。そして、それらの空気圧依存性を調べるのが、今回の実験の趣旨です。精度は高くないですが、傾向は分かります。

ダンパー系の振る舞いはあちこちで解説されてますが、専門的なものとしては、次の説明なんかが良いと思います。

https://www.onosokki.co.jp/HP-WK/c_suppo
rt/newreport/dampingfactor/dampingfactor
_2.htm

この解説でも最初に自由振動を扱い、その後に強制振動の説明という順番になっています。説明に使われる2つの図がポイント。

ここまで理解できると、路面の平滑度の数値化だけでは条件が不足することが分かります。

そして、不足した条件が揃ったとしても、空気圧をどこに合わせて決めるのか、それは現実には難しい訳です。私が最適値とした空気圧はその考え方の一例を示したつもりです。

=+=+=+=+=+=+=+=
以下補足。ウンチク話なので書き込むつもりは無かったのですが。。。

上記のページに横軸に周波数ω、縦軸に振幅xをとったグラフがあります。このグラフは次のように読みます。

ゆっくりとした周期で揺さぶられると、自転車は同じように振動し、速い振動には追従しない。固有振動数で揺さぶられると、系は盛大に振動する(共振する)。

つまり、路面の凸凹が固有振動数(共振周波数)となっていると、自転車の上下の振れはとても大きくなります。今回は’25Hzで、どれぐらいの周期かと言うと、30km/hで走っている時に33cm幅の凸凹を越えた場合です。例えば、33cm周期の段差舗装(コーナーとか下りにある凸凹のカラー舗装、通称ゼブラ)があると、自転車は盛大に振動します(運が悪いとシミーに遭遇します)。

この共振周波数を境として、短い周期(速い振動)の凸凹には車体は追従できず、だんだんと振動しなくなります。その伝わり方は固有振動数と減衰率に依存します。

固有振動数以上で外部から加わる振動の減衰の仕方はフロント周りに依存します。今回の例だと、クロモリフレームは減衰が遅く、カーボンフレームの減衰は速い。フレームが持っているダンパーとしての性能の違いです。段差などの過渡的な振動(大きな周波数から小さな周波数まで、いろいろな振動を生じます)を減衰させるのも、ダンパーの役目です。

空気圧を下げると固有振動数が小さくなります。速い振動(細かな凹凸)は相対的にグラフの右側に位置するようになり、振動はより大きく減衰します。

Silcaの実験は路面の状態によって走行抵抗が変わる、という表現をしています。そういう現象が起きるのは、強制振動の周期(路面から伝わる振動)が変わる事が理由で、ここで説明したような動きがタイヤとフレームで生じるためだと考えられます。

なお、Silcaの実験では速度についての言及が無いですが、上述の通り、路面の凹凸を強制振動項と考えると走行抵抗と最適空気圧は速度に依存します。

さて、ここで問題になるのは、最適の空気圧は体重、フレーム、タイヤによって変わるという事です。今回の結果は、あくまでも現在の私の体重(65kg)とフレームとタイヤについての計算です。

最適の空気圧がタイヤに依存していることは誰でも普通に体験していると思いますが、体重によって変わることを認識している人は少し減り、フレームに依存していることを知る人の割合はさらに減ると思います。

さてさて、要素に分けるという立場からは、フレームによる振動の吸収とタイヤによる吸収を分けたいので、スマホをハブ軸に取り付けて調べようかと思ってます。

スマホだけでいろいろ遊べるなんて、安上がりで簡単でしょ? ^^;
画像1画像2
クオリア44さんは頑迷なのか、私の面倒くさい説明を読まれてないと思いますから、もう少し説明します。具体的には、クオリア44さんが心の拠り所にされていると思われる、Silcaの結果を説明してみます。

今回の結果から、フロントは図のような周波数応答をすると考えられます。固有振動数は25Hz付近ですから、路面の凹凸はそれより高い周波数になります。

とても単純に考えていますが、空気圧を下げると固有振動数は下がります。減衰率の変化はこの説明では使いません(私は一般化するために、最適空気圧の目安を決めるのに減衰率の変化を使っています)。

まず、100Hzのところに描いた上向きの矢印に沿って考えます。空気圧が上がり、固有振動数が上がると小さな凹凸を越えた時の自転車の振動は大きくなります。これは走行時に上下動によってエネルギーロスが増えることを意味します。

次に、75Hzのところに描いた上向きの矢印を考えます。これは繰り返し周期が大きな凹凸、つまり遅い振動が加わると、自転車は100Hzの時より大きく振動しすることを意味しています。

もう一つのグラフの横向きの点線矢印を考えます。
この点線と周波数応答の交点がSilcaが言うBreak Pointです。これは、振幅がある大きさを超えないように(エネルギーロスが一定値を超えないように)、という制限を加えると、凸凹の周期が大きいほど空気圧を下げないといけない事を意味しています。これがSilcaの結果です。

#タイヤの空気圧によってタイヤの変形による走行抵抗は減るので、ブレークポイントは交点より少し右にずれます。

こういう路面と空気圧の関係については誰もが直感的に理解していたことです。特に、バンクを走ったことがある人だとすぐに分かります。

ではこの定性的な結果で最適な空気圧を決めることができるでしょうか?
上げ過ぎないように、ぐらいの指針しか立ちませんよね。

具体的にタイヤとホイールとフレームを決め、路面の平滑度と走行速度を一点に決めると、最適な空気圧が決まります。でも、現実には路面は時々刻々と変わり、走行速度も変わります。そんなこんなで、最適な空気圧の決定は難しく、結局、経験則で決めることになると思います。

456
ディープインパクト 2024/09/11 (水) 22:06:21

skogenさん
つぶやきモードに突入中。^^;

上の書き込みを訂正します。
速度依存性はSilcaのテストに盛り込まれていました。

Silcaのテストの話をもう少し。

Silcaは転がり抵抗の測定にChung Methodを使ったと書いています。Chung Methodはパワーメータを使った走行抵抗(空気抵抗CdAと転がり抵抗Crr)の測定方法で、簡単に実施できます。自転車に乗る人って、こういう創意工夫で身の回りの機器で実験する、趣味的なところが面白い(私と同類の匂いがします ^^;)。

路面状態による走行抵抗の違いを測定するには特殊な測定器が必要って、誰か書いてた気がするけど、どっかの受け売りで書いたのかな。

Silcaは走行抵抗の概念をインピーダンスに拡張していますが、インピーダンスは周波数に依存します。一つ前の書き込みの縦軸の振幅比はインピーダンスから計算できます(正確にはモデルが少し違います)。

自転車の場合、周波数は走行速度に依存します。

さて、Chung MethodはCdAを速度の2乗の係数として、Crrを速度の係数として求めます。転がり抵抗は速度に依存しないと簡単化することも多いですが、きちんと速度依存性を入れてますね。

素晴らしい!

でも、インピーダンス(周波数応答)で考えた時、Crrをどう求めるのか?
そこんとこもう少し考えよっと。^^

周波数応答から空気圧を決める方法に目処が付いたので、話を完結させておきます。

まず、Silcaの最適空気圧の考えと、私の考えを比較します。
2つ前の書き込みでSilcaのブレークポイント(BP)の説明を書きました。ここではもう少し分かりやすく、作図で求めた例と、私が考える最適空気圧を図に示します。

両者に大差は無いのですが、最適空気圧はタイヤがカチンカチンになりに弾まなくなる空気圧より少し下です。

私の空気圧の決め方は減衰率が変化する境目の空気圧としました。この空気圧を境に固有振動数の変化が小さくなります。図から最適空気圧を得るには、固有振動数の変化で決めると考えた方が分かりやすかった。

この空気圧ではフレームとタイヤの両方で振動を吸収・減衰しています。これよりも空気圧が高いとタイヤによる振動吸収は小さくなり、主としてフレームが振動を吸収します。空気圧が低いとタイヤが吸収します。「タイヤとフレームの両方に仕事(振動の吸収)をさせるのが効果的」ですから、境目付近の空気圧が良い。

ところで、最近、Latexチューブを使っているんですが、最適空気圧が少し高くなりました。タイヤがカチンカチンで弾まなくなる空気圧が高くなったのが理由です。

という訳で、結論は至って自然で、「タイヤがゴムまりのように弾む空気圧よりは高く、硬く跳ねる空気圧よりは低く」が最適な空気圧の決め方です。

これ言葉で説明するのは簡単です。ですが、今回の加速度計を使った減衰応答を、体重を掛けた状態で測定してみて、ようやく弾み方の質的な違いを私は理解できました。その違いを感覚的に誰でも分かるか?微妙なところだと思います。

==補足==画像1
図中に走行抵抗の等高線を引いてますが、これは「振動のエネルギー∝(振幅×周波数)の2乗」から考えたラインです。2乗の部分を図式解では無視してますが、まぁ、傾向は同じです。2乗すると、右図の空気圧に対する走行抵抗の変化の傾きはもう少し急になります(二次曲線は下に凸なので)。

ちょっとした不満。
インピーダンスは周波数依存性の概念ですが、路面抵抗のインピーダンスという表現は路面抵抗が周波数によって変わる、という状況を想像させます。しかし、上の図式解から分かるように、路面抵抗のタイヤ空気圧依存性は周波数によって変化しません(固有振動数より高い領域では周波数応答の曲線は平行)。

これは元のChung Methodと矛盾しません。つまり、Crrは速度の一次項の係数でしかありません(R∝Crr v+CdA v^2)。ブレークポイントが空気圧による路面抵抗の低下と、路面の凹凸による増加のバランスで決まっているだけで、周波数依存のインピーダンスという概念を持ち込むのは、誤解を与えます。

実際、最適周波数を決めるのに、自転車で観測される振動の周波数を別の文献で調べ、今回の考察に反映させています。インピーダンスから損失を計算するには、自転車に加わる周波数帯が分かってないといけません。

私も最初はそこを間違って、難しく考えていました。簡単な現象を難しく説明するのは、あまり良いことでは無いかな。(って、私の小難しい説明は、試乗すれば分かることを難しく説明しようとしてるだけじゃ無いの?って言われそうですが。。。^^;)

457
ディープインパクト 2024/09/29 (日) 22:19:55

小杉むさしさん
コンチネンタル GP5000来ましたね。
https://bikerumor.com/2018/11/07/continental-gp-5000-tl-goes-tubeless-finally-new-modern-benchmark-road-tire/ クリンチャーだけじゃなくてチューブレスも同時発売なのがポイントですよね。マビックのUSTホイールにGP5000TLっていう組み合わせが人気出そうな感じします。

僕もGP5000TLは試してみるつもりです。ハッチンソンやIRCを使ってみたものの、結局はホイールに付属してきたマビックのチューブレスタイヤが一番いいみたいなのがちょっと納得いかないので。

TLは25cで300グラムだから他と比べると激重だけど、僕は重量が軽いタイヤより走行抵抗の軽いタイヤが好みなのでそこは問題なしだと思ってます。記事によると今週末から販売とあるのでとりあえず楽しみ~

458
ディープインパクト 2024/09/29 (日) 22:20:15

 鶏 泰造さん
ここはビードワイヤーを保護しているだけで、強度を負担しているわけではないですから、そのまま使ってても問題ないですよ。気になるなら接着剤でくっつけちゃいましょう。
ケーシングが原因でバーストする場合も、たいていまず偏った膨らみが出来てきますから、危なくなる前にわかると思います。

459
ディープインパクト 2024/09/29 (日) 22:20:31

3000kmだと微妙ですね。基本、鶏 泰造さんの言うとおりなのですが、こういう接着部分は一部分がはがれ出すと、他もはがれてきて全体がはがれやすくなっていると考えた方がいいです。

G+は昔のルビノプロと比較すると寿命が短く、3000kmだと、そろそろ寿命かなという感じです。たぶん持っても5000kmくらいで交換時期がくると思います。こういうはがれではなくてゴム質がボロボロになってきて、全体にヒビや剥離が起こってきます。昔のルビノプロ3だったらワイヤ部分のはがれなんて経験したことありませんけど、やっぱりG+品質劣化したなあと感じます。

走行感の軽さも違うし、耐久性も昔の方が上なので、安く出ているのなら「買って損はない」と思います。ただ1点だけ注意してください。ルビノプロ3を買ってください。海外安売り品はルビノというワイヤービートの折りたためないタイヤ(ルビノプロ3よりワンランク下)のことがあるので、折りたためるルビノプロ3であることを確認して買いましょう。ルビノプロ3は150dpiで重量は250g以下です。ただのルビノは60dpiで重量300g。

昔、安いと思って買ったらルビノプロ3ではなくルビノが送られてきたことがありました。海外ではルビノプロ3という名前ではなく、ルビノプロフォールデングタイヤみたいな名称なので紛らわしいです。気をつけて。

460
ディープインパクト 2024/09/29 (日) 22:20:54

 ZtoRさん
鶏泰造さん、道場長、アドバイスありがとうございます。

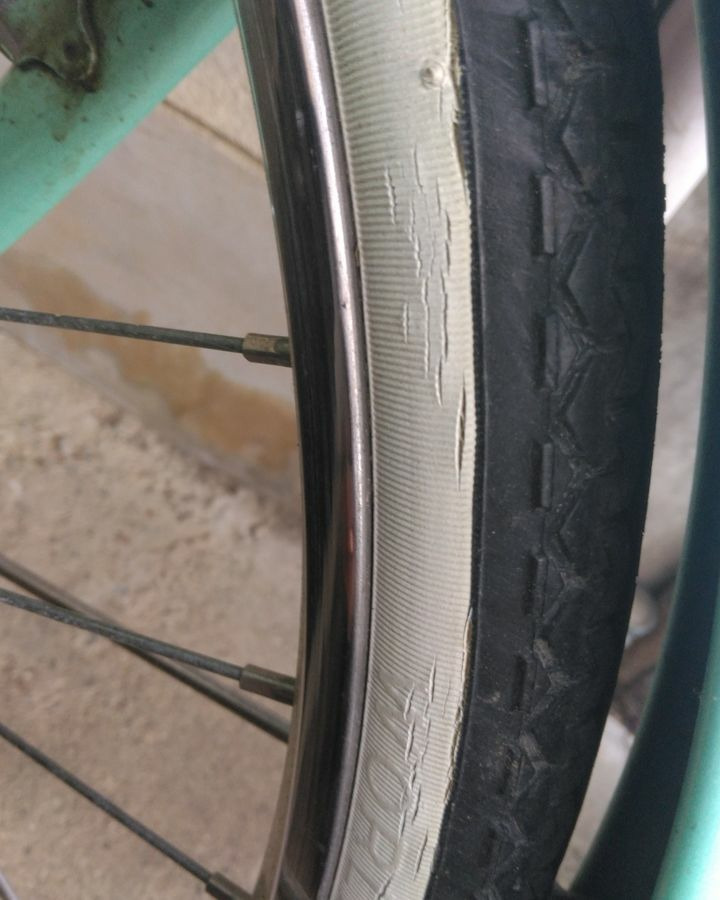

鶏さんのご指摘の通り、確かに冷静に観察してみるとサイドの補強してる部分のみが浮いているようです。バーストするような傷ではないとのことで安心しました。

また道場長のご指摘の通り、この部分以外にも全体的に剥がれそうな箇所が確認できます。地面に接地する部分などゴム自体はほとんど減りもなく、まだ中央のラインもうっすら残っているのですが、どうやらこのままサイドだけがボロボロになっていきそうです。

ひとまずスーパーXで補修して、様子見ながらもう少し使ってみたいと思います。

以前、物凄い音を立ててロードのタイヤがバーストするのを目撃したことがあり、その印象が頭に焼き付いていまして、タイヤの剥がれを見つけた時には自分のタイヤもバーストするのではないかという怖さを感じ少し動揺してしまいました。

海外通販の旧ルビノプロですが、道場長のおっしゃるとおり銘柄は「フォールディングクリンチャータイヤ」となっていました。これが3なのですね。道場長に背中を押してもらえたので、TPI、重量をしっかり確認し早速購入しました。乗り比べが楽しみです。

http://www.wiggle.jp/vittoria-rubino-ルビノ-pro-フォールディングクリンチャータイヤ/

461
ディープインパクト 2024/09/29 (日) 22:21:59

クオリア44さん
画像1
https://www.chainreactioncycles.com/jp/ja/hutchinson-fusion-5-kevlar-pro-ロードタイヤ-2017/rp-prod143234
最近の私のお気に入り、ハッチンソン フュージョン5 ケブラー プロ テック 23c。
目まぐるしくモデルチェンジするハッチンソンのトップグレード クリンチャータイヤ、の現行モデルより 一つ世代が古い製品。何より安いのが魅力的。当時、と言っても昨年だが、国内定価の3分の1。
重量がたった200gで、走行感も非常に軽くて、それでいて吸い付く様なグリップ感もある。

沢山 買って、色々な車体に付けてみたが、寿命の程は不明。まあ、性能からして、良好だとは思えないが、コンチネンタルGP 4000 S2 の半分 持てばセール値段と釣り合うので、気にしていない。

チューブレス仕様の初代フルクラム R0 2ウェイフィットに取り付けようとしたら、ビードが噛み合わなくて付けられなかったから、おそらくは仕上がりの精度が かなり高い。

普通のクリンチャーホイールには、もちろん 問題無く付くが、空気を入れていくとガチっと噛み合う感触がある。多分、現在 買える最も安い高性能タイヤ。

462
ディープインパクト 2024/09/29 (日) 22:22:37

 ZtoRさん
ルビノプロGからルビノ3にダウングレードし100キロほど走ってみました。空気圧を変えたり、いろいろな路面を走ってみました。印象としては、Gと比べ空気圧を上げても下げても明らかに破綻しにくく、また振動吸収性がいいです。そして走っていて芯のようなものを感じます。

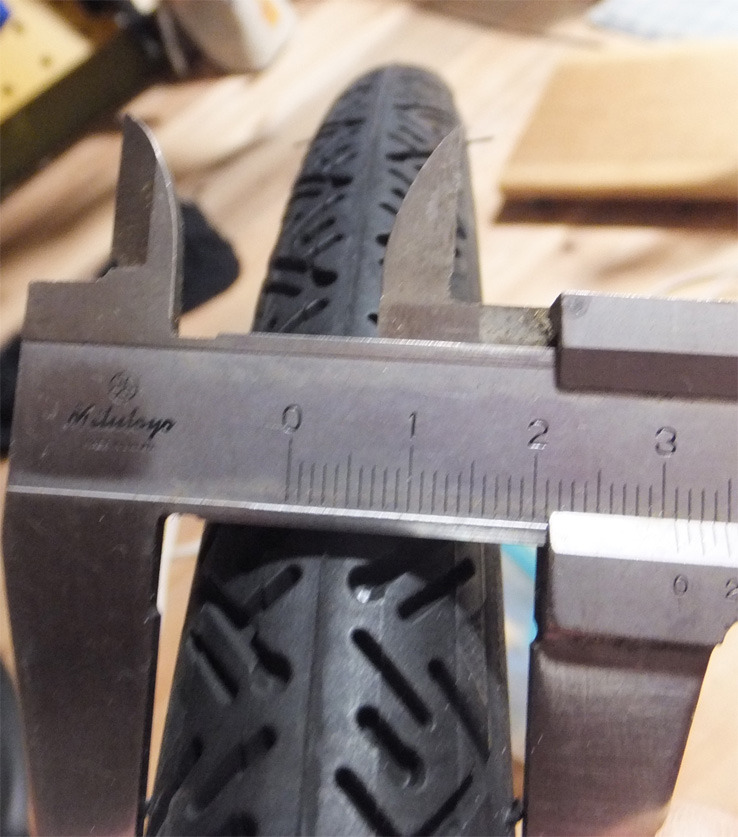

また、Gのようなはしりの重さは皆無で、走っていて気持ちがいいです。タイヤ幅は25Cですが見た目が明らかに細いので測ってみたところ24mmでした。この軽快さはコンパウンドの違いに加え、実質24Cという幅から来ている部分もあるかもしれません。

ビットリアはグラフェン2.0にリニューアルされるみたいですね。改良点として、走行抵抗の低減があげられているようです。
https://www.cyclowired.jp/news/node/289524

463
ディープインパクト 2024/09/29 (日) 22:22:56

>ルビノプロGからルビノ3にダウン
ではなくアップです。Gが発売されてから、ほぼ全てのグレードのGタイヤを購入して実験しましたが、全部昔の方がよかったです。特に走行の重さがひどくてGは全て処分しました、3万くらいはドブ捨てした。

ビットリアって新型出さなくていいから、昔のタイヤ復活して売って欲しい。
1度裏切られて散財しているので次、新型出ても僕は買わないです。ルビノプロ3と旧コルサを3年は使えるくらい買い占めてます。

最近新型が悪くなることが多いので、いい古い部品が市場にあるうちに買い占めないとダメなのがとってもきついです。6700BBも5個買ったし・・・・。9000デュラクランクも予備買っておけばよかった!デュラまでこんなに新型ひどくなると予想できなかった、9000デュラクランク欲しい・・・・泣く。

464
ディープインパクト 2024/09/29 (日) 22:23:37

稲刈りさん
画像1
>9000デュラクランク欲しい・・・・

Shimano Dura Ace 9000 Chainset
https://www.merlincycles.com/shimano-dura-ace-9000-chainset-60623.html
箱入りではないと思いますが、 170mm/36/52 \36,936

465
ディープインパクト 2024/09/29 (日) 22:24:00

 @豆大福@さん
170mm/36/52 \36,936と172.5mm/34/50 \36,936 の両方を買い、チェーンリング取っ替えて
172.5mm/36/52の方をヤフオクで売っぱらえば如何でしょう?FC9000はPCD一緒ですし。
 人気あるんで中古美品でも3万とかで落札されてますよ。

466
ディープインパクト 2024/09/29 (日) 22:24:25

 ZtoRさん
>ではなくアップです
この言葉、旧バージョンに戻すという意味で使いましたが紛らわしかったですね。性能面ではまさしくアップグレードでした。初心者ながら今回乗り比べをしてみて、タイヤが自転車に及ぼす影響は改めて大きいなと感じました。

コーヒーの美味しさは、豆選び7:焙煎2:抽出1の割合で決まるといわれますが、自転車の楽しさはタイヤの性能が7を占めるのでは?とさえ思えてきます。
